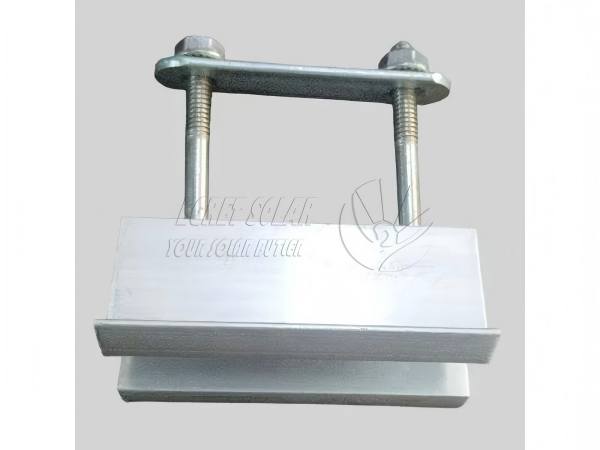

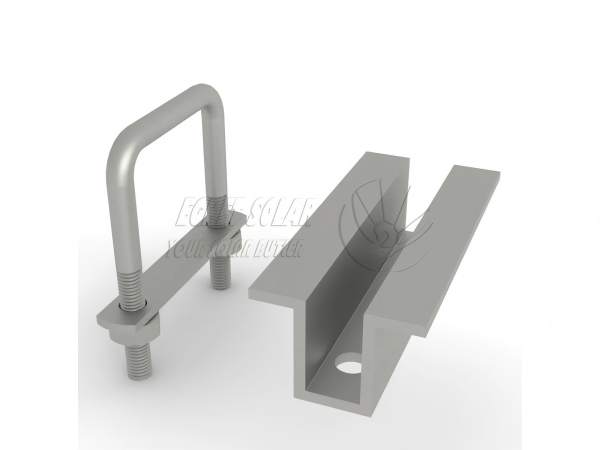

Dviejų U varžtų saulės vidurinis gnybtas

Egret dvigubo U varžto saulės kolektoriaus vidurinis gnybtas naudojamas saulės kolektorių plokštes iš abiejų pusių pritvirtinti vidurinėje padėtyje tarp dviejų gretimų saulės fotovoltinių plokščių. Skirtingai nuo įprasto saulės vidurinio spaustuko irgalo spaustukas, spaustuko korpusas yra ilgesnis, 80-100 mm, todėl jėgos pasiskirstymas yra tolygesnis ir susidaro buferinė struktūra, neleidžianti suspausti ir subraižyti fotovoltinio aliuminio rėmo.

Standartinis gaminio ilgis yra 80-100 mm, o kiti pasirinktiniai ilgiai yra priimtini. Jis suderinamas su įprastu 30/35/40 mm fotovoltinio modulio storiu rinkoje; U formos aukštis gali būti pritaikytas, kad atitiktų skirtingas kvadratinių plieninių pagrindinių sijų specifikacijas.

PREKĖS PARAMETRAI

Tinkinimo instrukcijos

Aliuminio spaustuko ilgio parinktis: nuo 80 mm iki 120 mm

Tinkamas PV plokštės rėmo aukštis: nuo 30 iki 40 mm

U formos varžto angos plotis (tinka stačiakampių vamzdžių pagrindinėms sijoms): 40/60/80/100 mm, tinka 40×60, 50×80, 50×100 ir kt. stačiakampiams laikikliams

U varžto PV tvirtinimo detalės skersmuo: paprastai M8 ir M6

Jei laikiklio bėgis yra apvalus vamzdis, galite naudoti U formos suapvalintą varžtą; Jei naudojamas U formos plienas, galima naudotisaulės vidurinis spaustukas su plastikine veržle .

Įtraukti komponentai

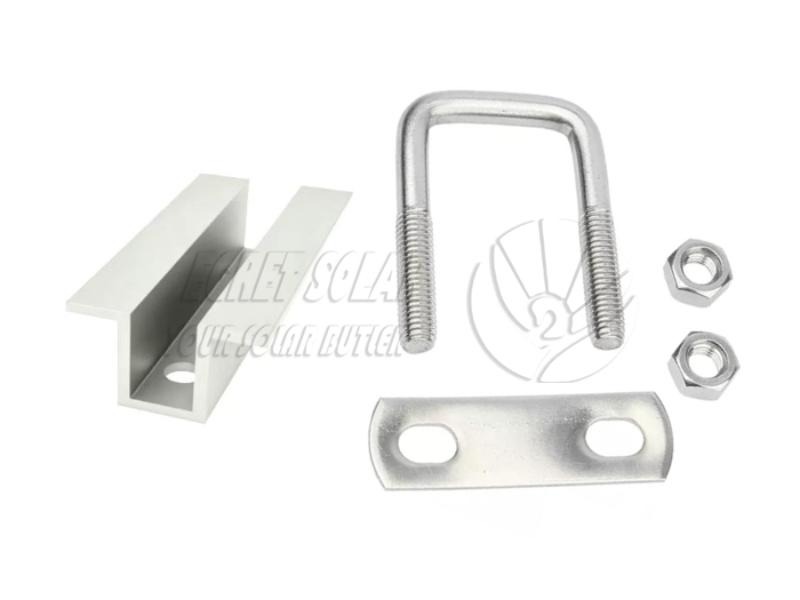

Visas U formos varžtų pv gnybtų rinkinys pristatomas kaip rinkinys, nereikia pirkti atskirų priedų. Visas komplektas susideda iš šių dalių:

1. Aliuminio vidurinis spaustukas *1

( Al6005-T5 aliuminio lydinio ekstruzinis profilis, anoduotas paviršius

2.Aliuminio ilga plokštė*1

(Aliuminio gnybtas iš tos pačios medžiagos)

3.U formos varžtas *1:

(Q235 plienas karštai cinkuotas, vientisai sulenktas, nerūdijantis ir atsparus oro sąlygoms)

4.Plokščios poveržlės *2

(Karšto cinkavimo standartinės tvirtinimo detalės, apsaugančios nuo atsipalaidavimo ir neslidumo)

5. Flanšinės veržlės arba išorinės šešiabriaunės veržlės *2

U saulės vidurinio spaustuko ypatybės

Subalansuotas įtempių pasiskirstymas, neleidžiantis plokštėms slysti

Didelis jungties plotas tarp aliuminio spaustuko ir saulės baterijos rėmo bei bėgio užtikrina tolygų įtempių pasiskirstymą, palyginti su įprastu viduriniu spaustuku, neleidžiant skydui pasislinkti esant stipriam vėjui ir temperatūros svyravimams.

Ilgalaikis atsparumas korozijai lauke

Dvisluoksnis saulės tvirtinimo spaustukas atsparus UV spinduliams, lietui ir rūgščių/šarmų korozijai; U formos varžtai yra karštai cinkuoti, užtikrinantys 15 metų veikimą be rūdžių net ir daug druskos purškiančiose pakrantės zonose bei lietinguose pietų regionuose, tinkami įvairioms atšiaurioms lauko aplinkoms.

Puikus aptarnavimas po pardavimo

Mūsų gaminiuose naudojamos aukštos kokybės plieno pagrindo medžiagos ir 65 µm cinkuotas sluoksnis, užtikrinantis 25 metų tarnavimo laiką ir 12 metų garantiją.

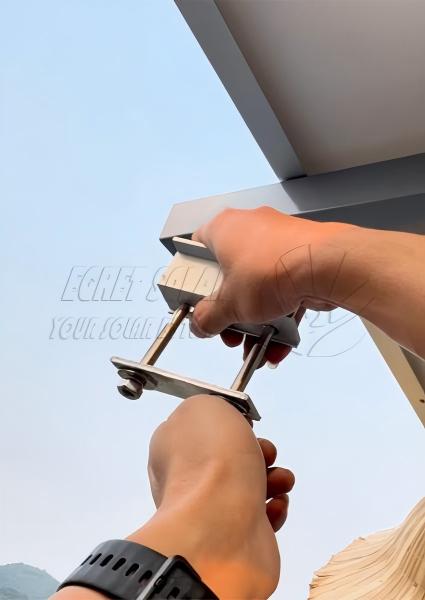

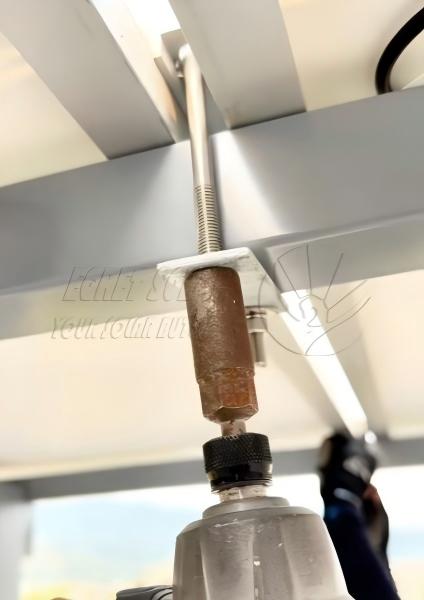

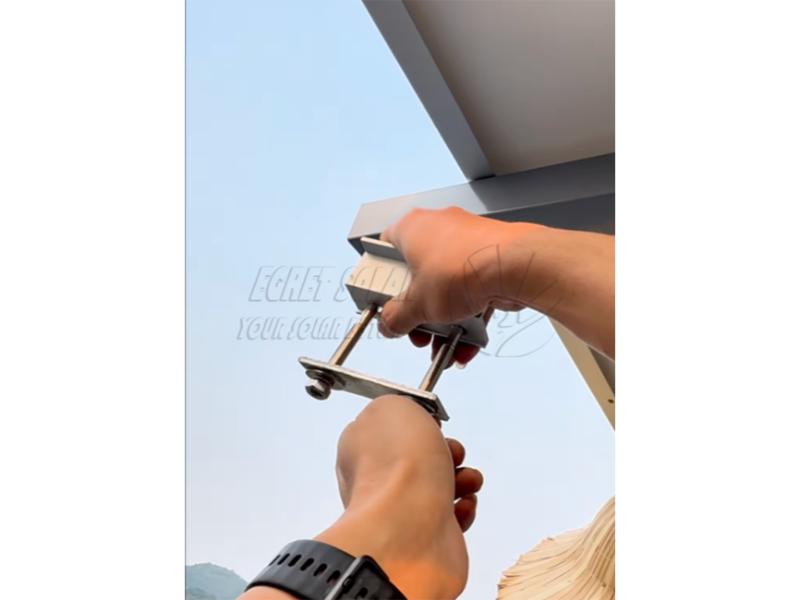

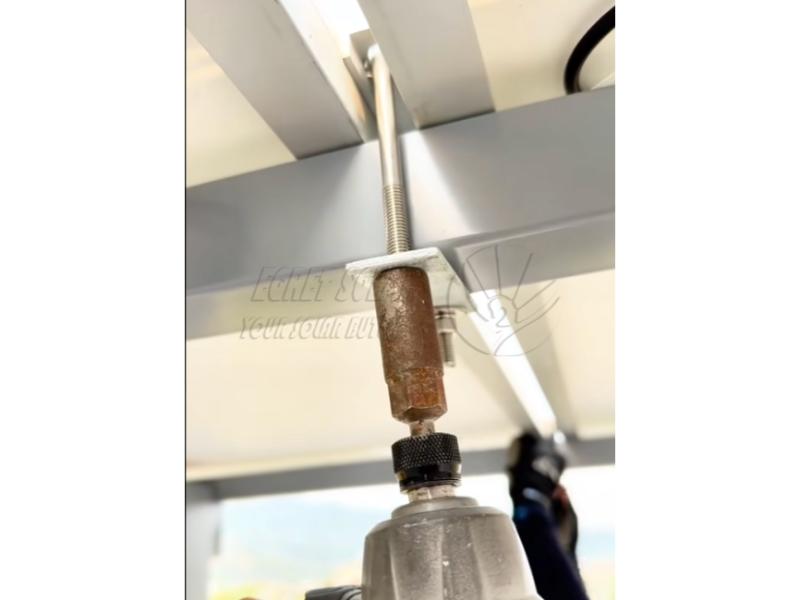

                                                                   Montavimo paveikslėlį pateikė Mauricijaus klientas

DUK

Q1. Ant kokių kvadratinių vamzdžių sijų gali užsifiksuoti U formos varžtas?

A1. Standartiniai U formos varžtai tinka stačiakampėms cinkuoto/ZAM plieno kvadratinėms sijomis. Jei jūsų laikiklis naudoja specialias pločio / storio sijas, mes galime pritaikyti U formos varžto aukštį ir atidarymo plotį pagal jūsų brėžinius.

Q2. Ar šį spaustuką galima naudoti daug druskos purškiamose vietose prie jūros?

A2: Taip. Saulės U mid spaustukas yra atsparus UV spinduliams ir rūgštiniam lietui; karštai cinkuotos tvirtinimo detalės išlaiko 500 valandų druskos purškimo testą. Labai korozinėms aplinkoms, pvz., saloms, cinko-aliuminio-magnio varžtą galima atnaujinti, o jo tarnavimo laikas lauke viršija 20 metų.

3 klausimas: jei įrengimo aplinka atšiauri, ar turite kokių nors rekomenduojamų įžeminimo sistemų, kurias būtų galima pritaikyti šiam viduriniam spaustukui?

A: Rekomenduojame naudoti didelio stiprumo zam kvadratinių vamzdžių sistemą, tinkančią vietoms, kuriose yra stiprus sniegas ir vėjas Europoje. Nereikia suvirinti, sujungimas ir tvirtinimas atliekamas tiesiogiai varžtais, todėl montavimas yra patogus.
