Kaip sumontuoti rytų-vakarų krypties balastinę saulės energijos montavimo sistemą?

[Pasiruošimas prieš montavimą]

Štai sąrašas dalykų, kuriuos reikia paruošti prieš diegiant:

Įrankiai:

Atsuktuvas: naudojamas tvirtai priveržti varžtus.

Matavimo juosta: naudojama užtikrinti, kad laikiklis būtų teisingoje padėtyje.

Lygis: naudojamas patvirtinti, kad laikiklis sumontuotas horizontaliai.

Mūsų saulės balasto sistemą sudaro šie priedai:

Iš anksto surinktas trikojo atrama, bėgiai ir bėgių sujungimas,Vidurinis gnybtasIr galinis spaustukas, bėgio spaustukas, įžeminimo gnybtas irĮžeminimo kilpa、Basto padėklas、M8*60 šešiabriauniai varžtai ir M8 flanšo veržlė. Reikėtų pažymėti, kad cemento blokus turite pateikti patys.

Iš anksto surinktas trikojo atrama

Geležinkelis ir bėgių sujungimas

Vidurinis gnybtas ir galinis gnybtas

Bėgio spaustukas

Įžeminimo gnybtas ir įžeminimo kilpa

Balasto padėklas

[1 veiksmas]

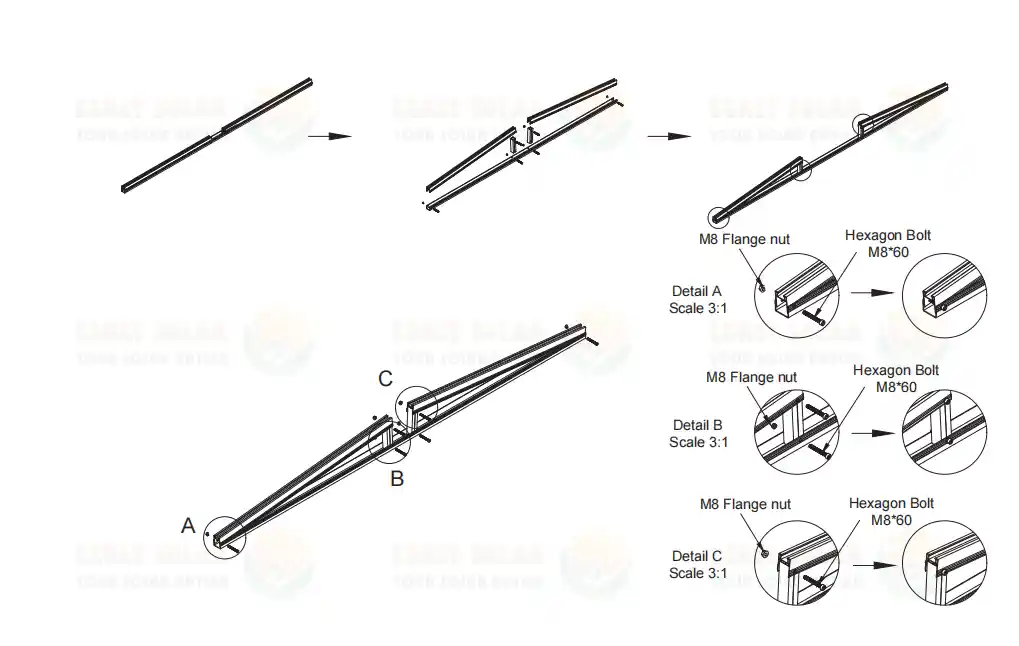

Išskleiskite iš anksto surinktą laikiklį ir pritvirtinkite M8*60 šešiabriaunius varžtus bei M8 flanšo veržles toliau pateiktoje diagramoje pažymėtuose taškuose A, B ir C, kad pritvirtintumėte trikojo laikiklį.

[2 veiksmas]

Remiantis brėžiniais, iš anksto sumontuotos saulės plokščio stogo montavimo sistemos trikojo atramos yra išdėstytos 2500 mm intervalais.

[3 veiksmas]

Paeiliui įdėkite balasto dėklą į iš anksto sumontuotą trikojo atramą, o atstumas tarp dviejų balasto dėklų yra maždaug 1275 mm, kaip parodyta paveikslėlyje.

[4 veiksmas]

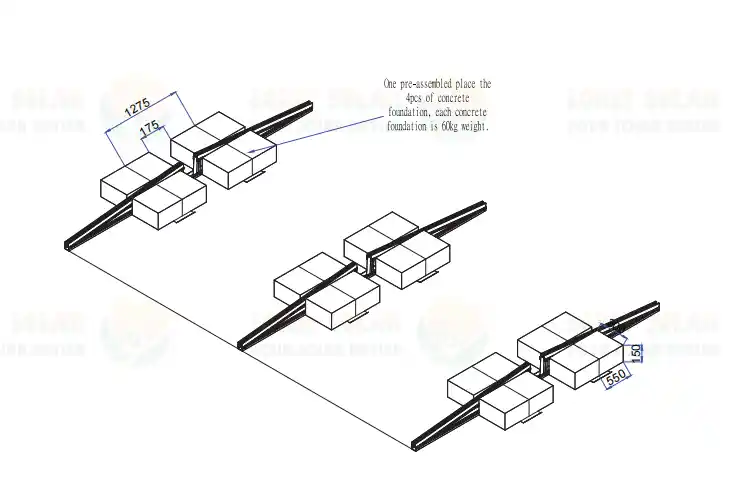

Padėkite betoninį bloką ant balasto padėklo. Pažymėtina, kad vieną iš anksto sumontuotą trikojo atramą reikia paremti keturiais betoniniais blokais, o kiekvienas betoninis blokas turi sverti ne mažiau kaip 60 kg. Cementinių blokelių matmenys ir išdėstymas betoninio plokščio stogo balastinio saulės energijos montavimo sistemoje parodyti toliau pateiktame paveikslėlyje.

[5 veiksmas]

Toliau pateikiamas iš anksto surinktos trikojo atramos, balasto padėklo ir betono bloko vaizdas iš viršaus, kai bus atlikti aukščiau nurodyti montavimo veiksmai.

[6 veiksmas]

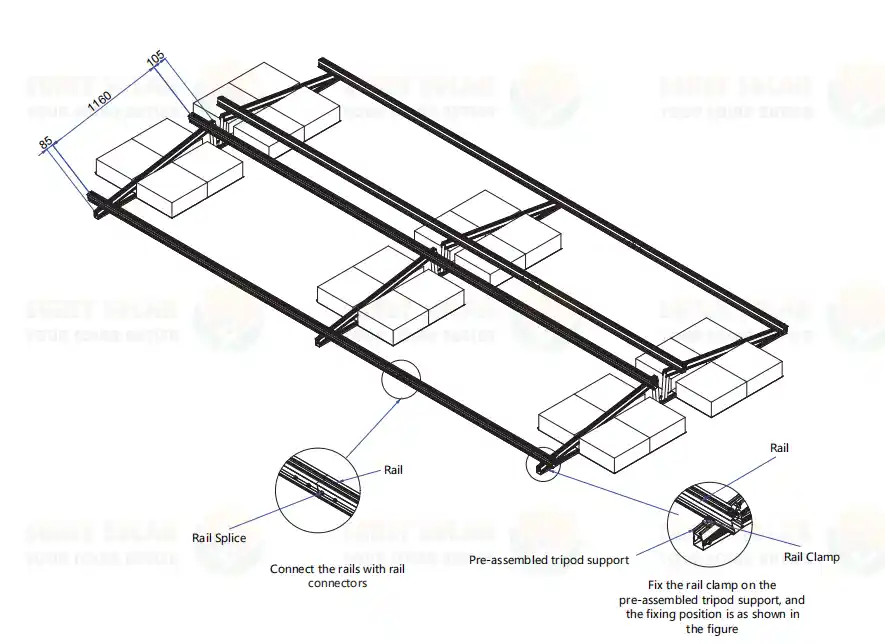

Sujunkite bėgius naudodami bėgių sujungimą ir pritvirtinkite bėgių spaustukus prie iš anksto sumontuoto trikojo laikiklio, kaip parodyta paveikslėlyje.

[7 veiksmas]

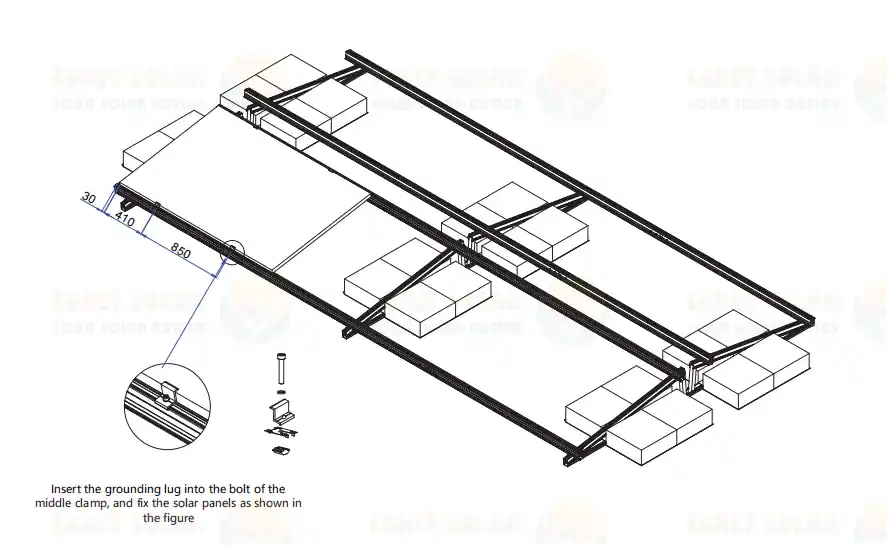

Padėkite saulės kolektorių ant bėgio ir įkiškite įžeminimo spaustuką į vidurinio spaustuko varžtą, kaip parodyta paveikslėlyje.

[8 veiksmas]

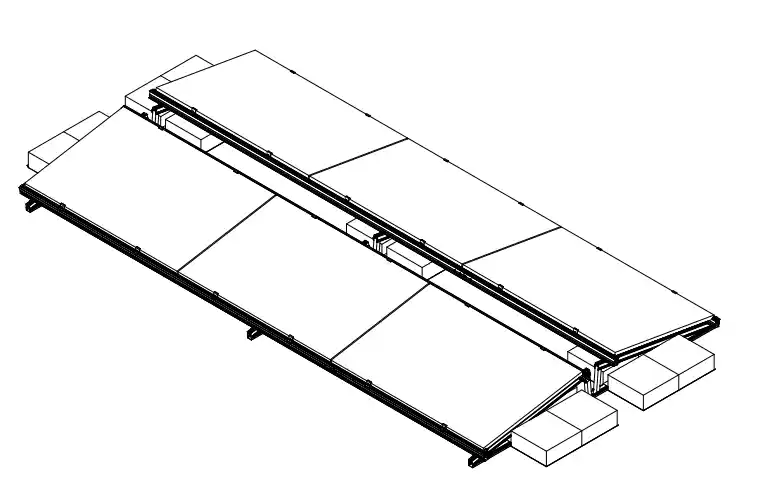

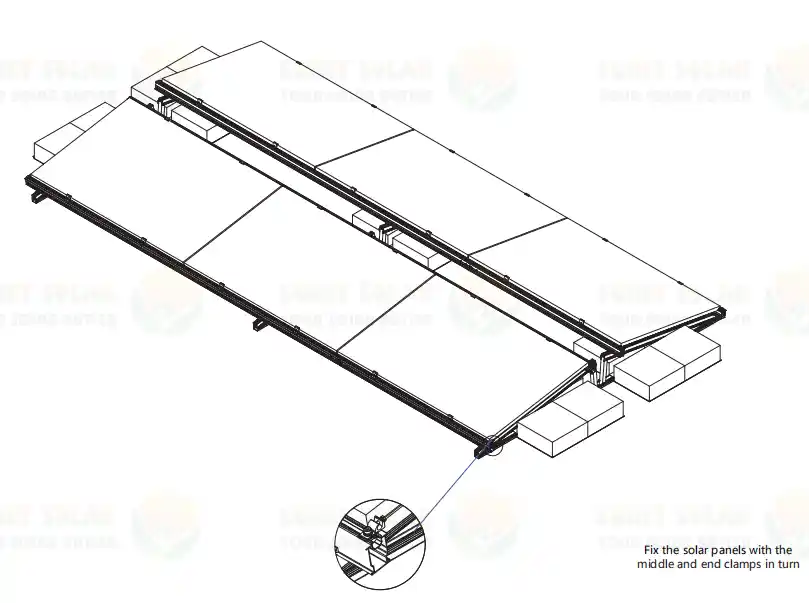

Padėkite saulės baterijas iš eilės, tada įstatykite vidurinį spaustuką ir galinį spaustuką, kad juos pritvirtintumėte, kaip parodyta paveikslėlyje. Tai užbaigia visos Rytų-Vakarų saulės balasto tvirtinimo sistemos montavimą.

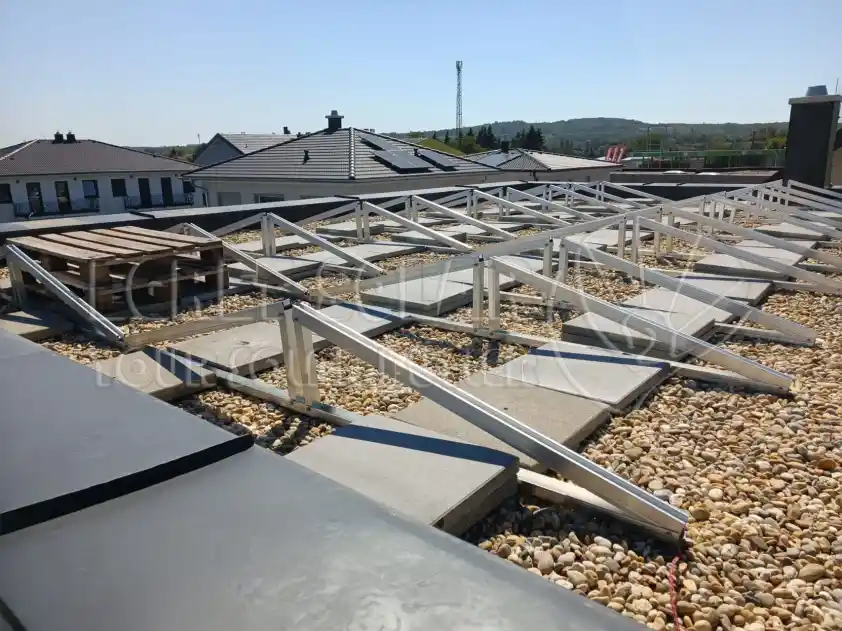

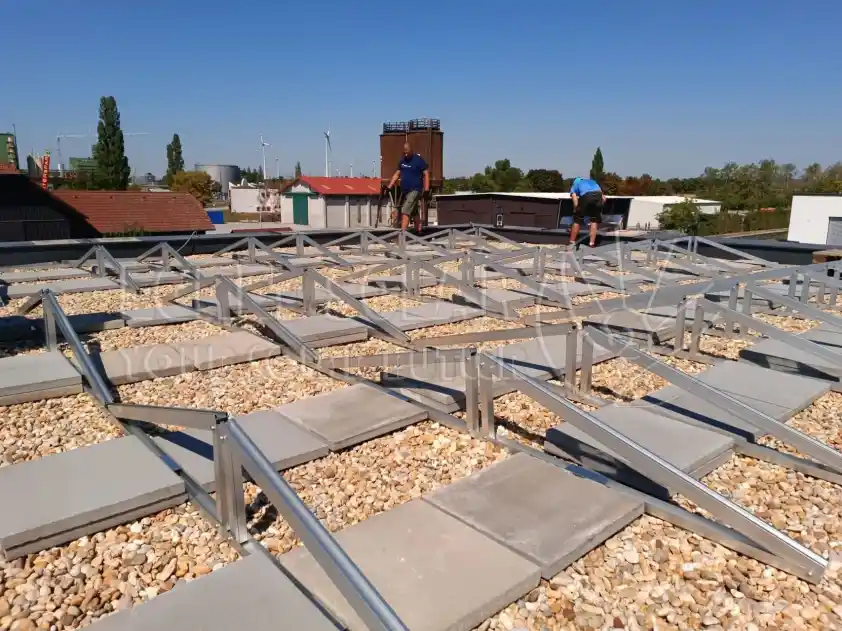

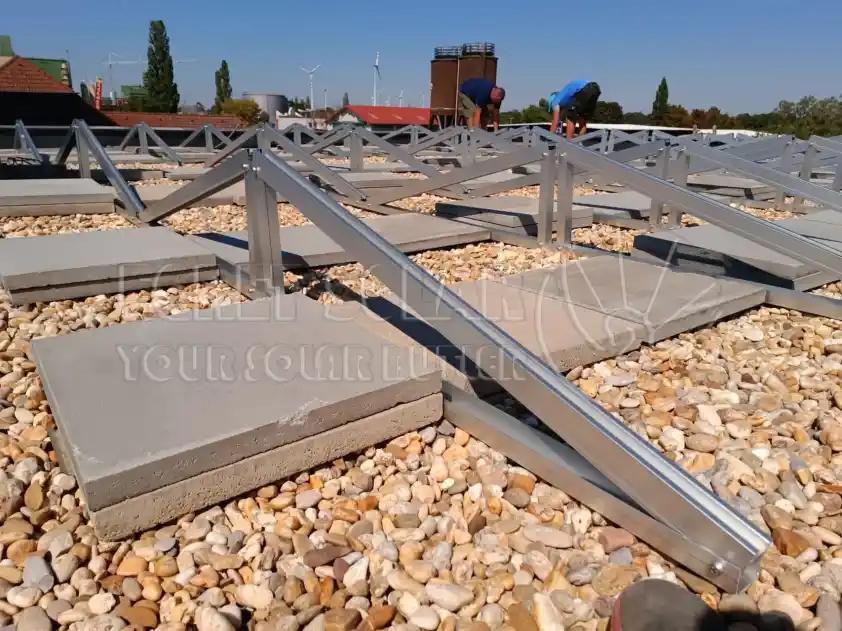

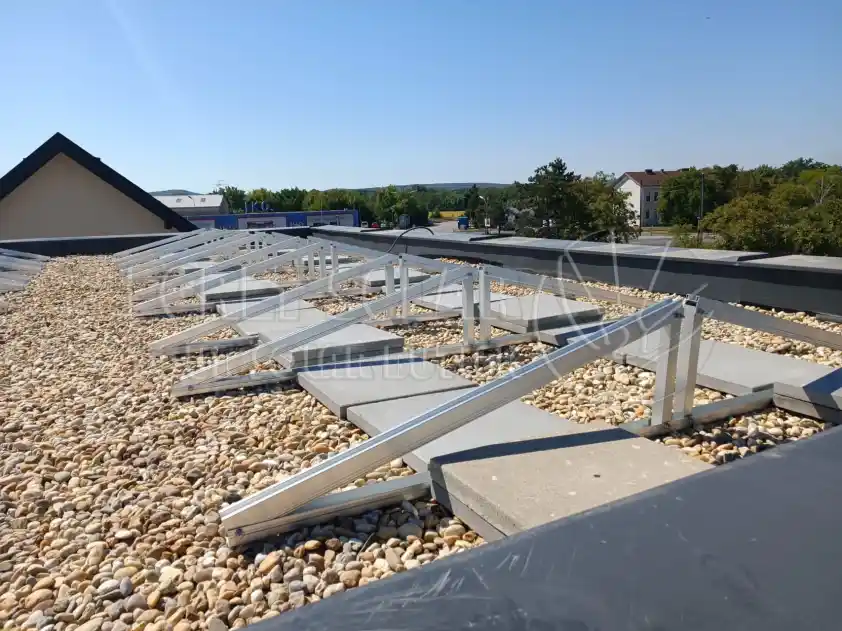

[Įdiegimo pavyzdys]
