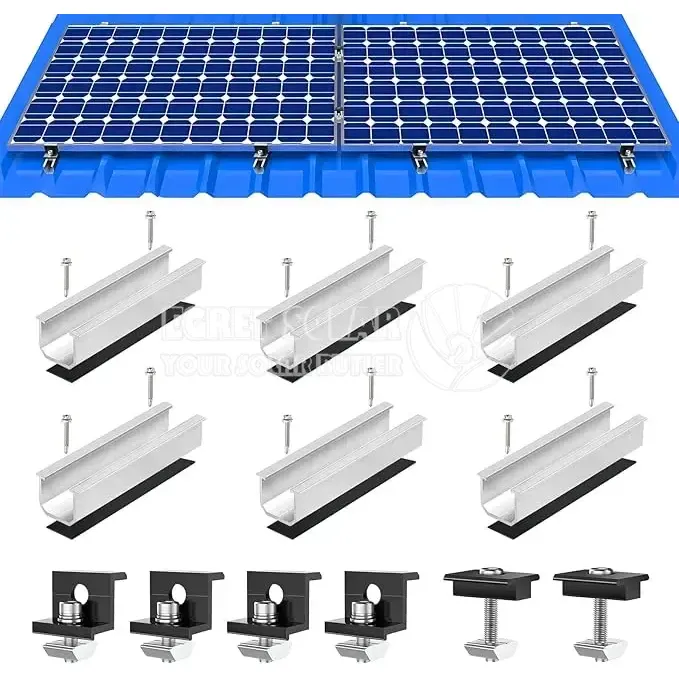

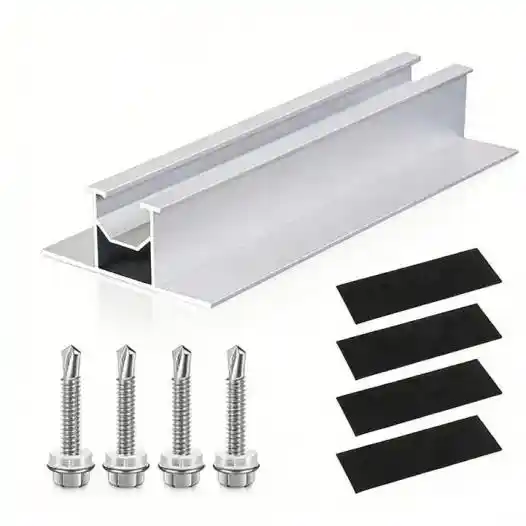

PV tvirtinimo rinkinys trapecijos stogui

„Xiamen Egret Solar PV“ tvirtinimo rinkinys, skirtas trapecijos stogui, yra pagamintas iš aukštos kokybės aliuminio lydinio medžiagos su anoduotu paviršiumi, kuris yra atsparus rūdims ir korozijai. Tai užtikrina patikimą jūsų saulės baterijų priedą ir užtikrina ilgą tarnavimo laiką, net esant ekstremalioms oro sąlygoms. Ačiū, kad mūsų bėgiai yra greita ir lengva. Naudodamiesi visišku trapecijos lapo saulės laikikliu, jūs ne tik sutaupysite laiko įsigyjant priedus, bet ir pinigus, nes jums nereikia pirkti papildomos dalies

Informacija:

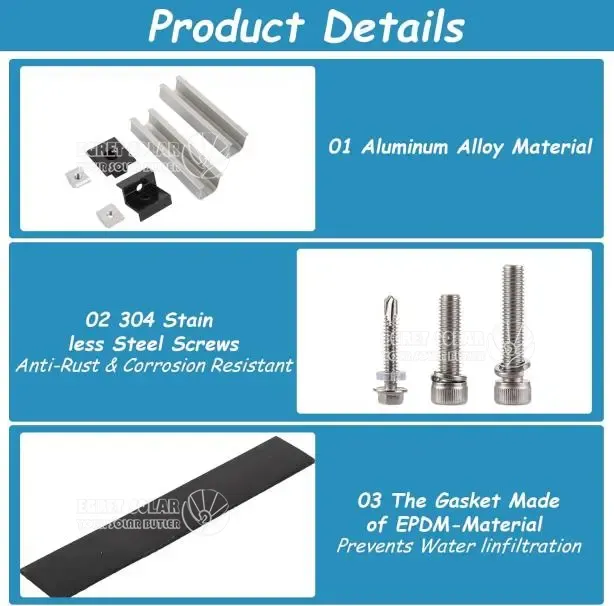

Aukštos kokybės medžiagos aliuminio lydinys: Saulės metalinis stogo laikiklis yra pagamintas iš aliuminio lydinio (AL6005-T5), kuris yra stiprus ir patvarus, atsparus korozijai ir tinkamas bet kokioms oro sąlygoms.

Saulės modulių montavimas ant skardos stogo tvirtinimo, tinkamas saulės baterijoms.

Produkto spalva: juodas+sidabras

Vidurinis spaustukas: 30 mm, 35 mm (tinkama saulės baterijoms).

Galiniai spaustukai: 30 mm, 35 mm (tinka saulės baterijoms).

Privalumas ：

PV tvirtinimo rinkinys, skirtas trapecijos stogui, pagamintam iš aukštos kokybės aliuminio lydinio (AL6005-T5), paviršiaus, anoduoto sklandžiam kraštams, stabiliai ir korozijai atsparūs UV spinduliams, šiluma, šalta ir drėgmė.

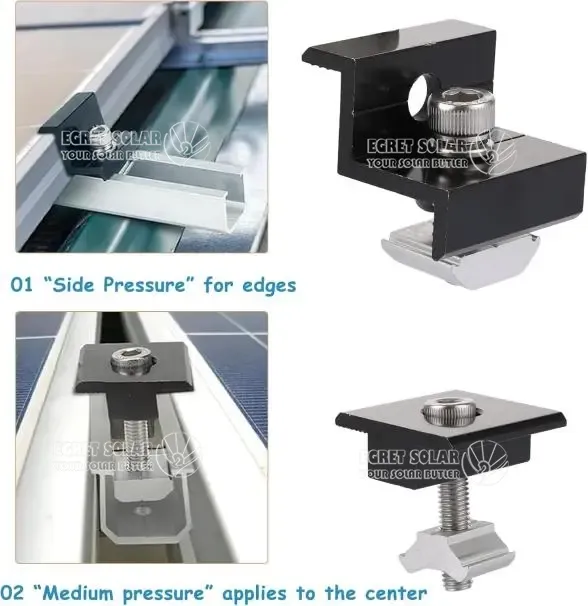

Saulės tvirtinimas, skirtas skardos stogui, skirtas saulės modulio spaustukams, naudojami moduliams pritvirtinti prie bėgių ir sukurti tvirtą ryšį tarp modulių. Tinka modulio aukščiai 30–35 mm, galite sureguliuoti nustatymą pagal savo poreikius, kad užtikrintumėte stabilumą ir našumą.

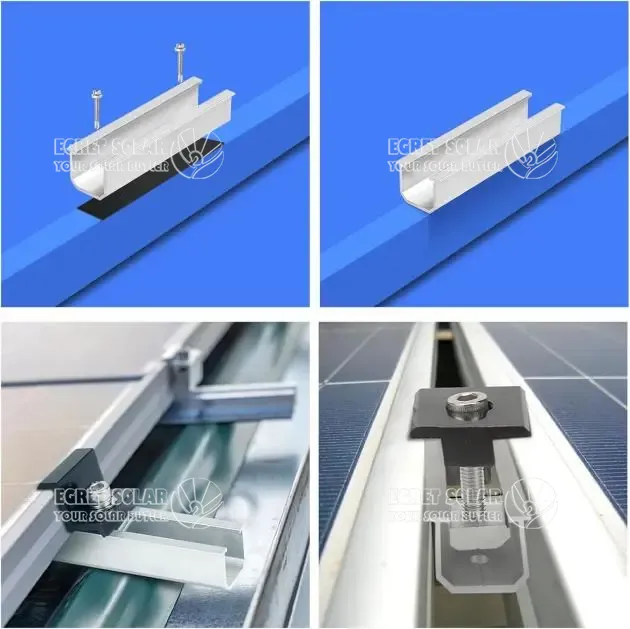

Saulės laikiklis, modulinė konstrukcija, kad būtų lengva ir patogu montuoti, nereikia sudėtingų priedų, PV modulio laikiklio sieninis tvirtinimas, tik varžtai ir veržlės, reikalingos saugiai pritvirtinti ir prijungti saulės baterijas prie bėgių.

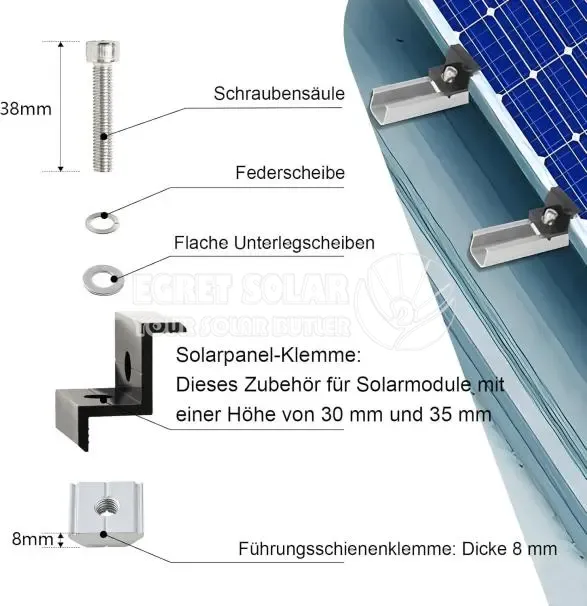

Trapecijos stogo saulės laikiklis yra patobulintas reguliuojamas spaustukas, tinkamas saulės baterijoms, kurių storis yra nuo 30 iki 35 mm. Saulės skydelį galite pritvirtinti sureguliuodami spaustuką, kad pasiektumėte geriausią diegimo efektą.

„PV Mount“ yra tinkamas įvairioms programoms, įskaitant karavanus, namus, valtis ir balkonus. Jis gali būti montuojamas ant įvairių tipų stogų, tokių kaip plytelės, asfaltas ar plokšti stogai. Naudodami šį laikiklį galite pritvirtinti savo saulės baterijas bet kur, kur norite naudoti saulės energiją.

DUK

1. Kokie PV laikiklių tipai yra tinkami skardos stogams?

Nenaudojantys spaustukai:

Idealiai tinka stovinčiai siūlei ar gofruoti skardos stogai. Šie spaustukai ant pakeltų siūlių/šonkaulių neišnagrinėdami, išsaugodami hidroizoliaciją.

Skverbimosi laikikliai:

Stogams be pakeltų siūlių. Naudokite savaiminio vairavimo varžtus su EPDM poveržlėmis ir neperšlampamais sandarikliais (pvz., Butilo juosta) skverbimosi taškais.

Be geležinkelio sistemos:

Tiesiogiai pritvirtinkite skydelius prie laikiklių, sumažindami medžiagų sąnaudas. Tinka žemo vėjo plotui (<45 m/s).

2. Kaip skliausteliuose montuojami ant gofruotų skardinių skardinių stogų?

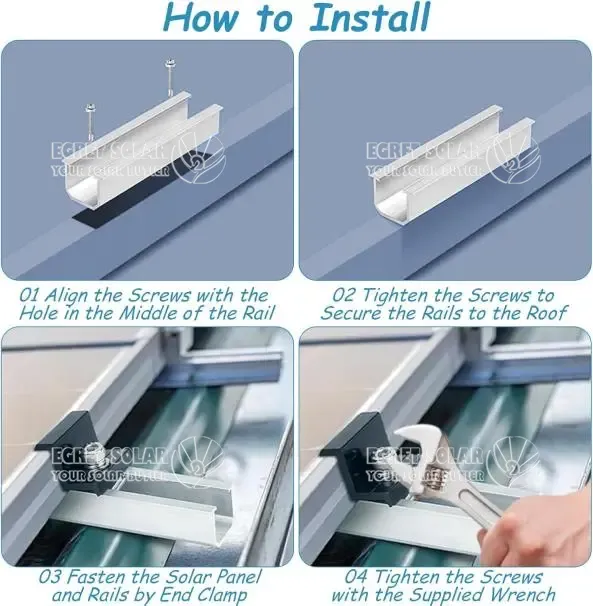

Pagrindiniai veiksmai:

Stogo vertinimas: patikrinkite struktūrinį pajėgumą (≥1,4 kN/m² sniego apkrovos, ≥216 km/h atsparumo vėjui) ir patikrinkite, ar nėra korozijos/pažeidimo.

Spaustuko/geležinkelio suderinimas:

Lyginamieji bėgiai lygiagrečiai gofonams.

Tarpai spaustukai: 600–900 mm standartinėms plokštėse; Sumažinkite iki 500 mm aukšto vėjo zonose.

Sandarinimas: užtepkite sandariklį po spaustuko pagrindais ir aplink varžtus, kad būtų išvengta vandens patekimo.

Sukimo momento valdymas: Priveržkite varžtus iki 25 pėdų-lb maks.-pervargę deformacijos alavo lakštai.

3. Kokia medžiaga užtikrina ilgaamžiškumą?

Aliuminio lydinys (6065-T5): lengvas, atsparus korozijai; anoduotas siekiant apsaugoti UV spindulius.

Nerūdijantis plienas (SUS304): būtinas pakrančių/didelio druskingumo vietose. Venkite maišyti su cinkuotu plienu, kad būtų išvengta elektrolitinės korozijos.

Paviršiaus apdorojimas: anodizavimas arba miltelių danga pratęsia gyvenimo trukmę iki 25 ir daugiau metų.

4. Kokios vėjo/sniego apkrovos gali atlaikyti šiuos laikiklius?

Atsparumas vėjui: PV tvirtinimo rinkinys trapecijos stogui gali siekti iki 216 km/h (60 m/s), kai trasos tarpai yra ≤1,2 m ..

Sniego apkrova: sertifikuota 1,4–1,6 kN/m² (30–40 psf). Dėl sunkesnio sniego sumažinkite tarpus geležinkeliais arba pridėkite atramas vidutinio amžiaus.

Inžineriniai standartai: atitinka AS/NZS 1170, DIN 1055 ir Tüv vėjo tunelio bandymus.

5. Kaip stogo kampas veikia laikiklių pasirinkimą?

Žemo šlaito stogai (0 ° –10 °): Norėdami optimizuoti skydo kampą, naudokite pakreipimo laikiklius (5 ° –10 ° rinkinius).

Stačiai stogai (iki 60 °): Reguliuojami trikampio laikikliai leidžia pakreipti 10–60 °.

Vėjo aspektai: Aukštesni pakreipimai padidina vėjo pakilimą - sustiprina papildomus spaustukus.

6. Kokia priežiūra reikalinga?

Metiniai patikrinimai: Užbaigus Saulės skydelio laikiklį 2 saulės baterijoms, kiekvienais metais reikia patikrinti varžtų sandarumą. Jei yra kokių nors laisvumų, jis turėtų būti sustiprintas ir sugriežtintas laiku.

Valymas: pašalinkite šiukšles iš spaustuko kanalų, kad išvengtumėte vandens telkimo.

Danga remontas: palieskite subraižytą anodizavimą/dažus per 48 valandas, kad išvengtumėte rūdžių.

7. Sertifikatai ir garantija?

Privalomi CERTS: Tüv, CE, SGS ir ISO 9001 užtikrina struktūrinę atitiktį.

Garantija: 125 metai aparatinei įrangai; Galimos 25 metų veiklos garantijos.
